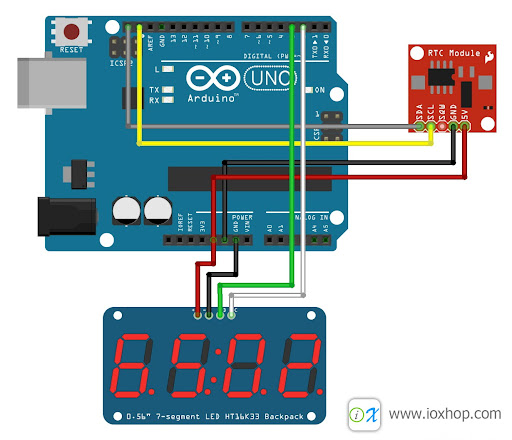

การสร้างนาฬิกาดิจิตอลด้วย Arduino ตัวอย่าง /* DigitalClockRTC1307 By IOXhop.com */ #include <Wire.h> #include <Time.h> #include <DS1307RTC.h> #include <TM1637Display.h> // Module connection pins (Digital Pins) #define CLK 2 #define DIO 3 unsigned long previousMillis; bool showdot = false; String SerialGET = ""; TM1637Display display(CLK, DIO); void setup() {   Serial.begin(9600); } void loop() {   tmElements_t tm;   if (!RTC.read(tm)) {     tm.Hour = 0;     tm.Minute = 0;     tm.Second = 0;     RTC.write(tm);   }   display.write(tm.Hour/10, 0);   display.write(tm.Hour%10, 1);   display.write(tm.Minute/10, 2);   display.write(tm.Minute%10, 3);   // Dot blink   unsigned long currentMillis = millis();   if (currentMillis-previousMillis>500){     previousMillis = currentMillis;     display.dotShow(showdot=!showdot);   }   while (Serial.available()) {     char c = Serial.read();     if (c == '\n') {       int Hour, Min, Sec;

LCD เริ่มต้น #include <LiquidCrystal.h> LiquidCrystal lcd(12,11,4,5,6,7); void setup() {   lcd.begin(16, 2);   lcd.print("hello, world!");     lcd.setCursor(0, 1);   lcd.print(millis() / 1000); } void loop() { } วิธีทำ เราเขียน #include <LiquidCrystal.h> กับ LiquidCrystal lcd(12,11,4,5,6,7); กำหนดขาที่จะต่อ 12 ต่อ RS ขา 4 11 ต่อ E ขา 6 4 ต่อ D4 ขา 11 5 ต่อ D5 ขา 12 6 ต่อ D6 ขา่ 13 7 ต่อ D7 ขา 14 บน void setup ใน void setup  เขียน lcd.begin(16, 2);   lcd.print("hello, world!");     lcd.setCursor(0, 1);   lcd.print(millis() / 1000); พอเอาภาษา Cไปใส่ Arduino   จะมีคำว่า  hello, world! ที่เขียนใน  lcd.print("hello, world!");

LED สวิตซ์กด โค้ดตัวอย่าง void setup()  {      pinMode (11 , OUTPUT);    pinMode(13, OUTPUT);    pinMode(5, INPUT); }   void loop() {             int SW = digitalRead(5);   if  (SW==0){   digitalWrite(13, LOW);   digitalWrite(11, HIGH);   delay(1000);                         digitalWrite(11, LOW);   digitalWrite(13, HIGH);   delay(1000); } วิธีทำ เราตั้งขา 11 เป็น  pinMode(11,OUTPUT); กับขา 13 ส่วนขา 5 ตั้งเป็น pinMode(5,INPUT)  ในที่  void setup() void loop() เราตั้งขา 5 เป็นสวิตช์ int SW = digitalRead(5);   ใช้  if (SW==0) ควบคุมขา 13,11  ที่  GND แล้วหน่วงเวลาติดดับ  LED 1  วิ " delay(1000);" พอเอาภาษา  C ไปใส่  Arduino  ไฟทั้งสองจะติดสลับกัน

7 segment สวิตสั่งนับเลขกลับ โค้ดตัวอย่าง void setup() { pinMode(11, OUTPUT);    pinMode(10, OUTPUT); pinMode(9, OUTPUT);    pinMode(8, OUTPUT); pinMode(7, OUTPUT);    pinMode(6, OUTPUT); pinMode(5, OUTPUT); pinMode(4, INPUT); pinMode(1, INPUT); } void loop(){   gHu (); } void gHu (){   int XD = digitalRead (4);   if (XD==0){     digitalWrite(11, HIGH);     digitalWrite(10, HIGH);     digitalWrite(9, HIGH);     digitalWrite(8, HIGH);     digitalWrite(7, HIGH);     digitalWrite(6, HIGH);     digitalWrite(5, LOW);     delay(1000);     digitalWrite(11, LOW);     digitalWrite(10, HIGH);     digitalWrite(9, HIGH);     digitalWrite(8, LOW);     digitalWrite(7, LOW);     digitalWrite(6, LOW);     digitalWrite(5, LOW);     delay(1000);     digitalWrite(11, HIGH);     digitalWrite(10, HIGH);     digitalWrite(9, LOW);     digitalWrite(8, HIGH);     digitalWrite(7, HIGH);     digitalWrite(6, LOW);     digitalWrite(5, HIGH);     delay(1000);     digitalWrite(11, HIGH);     digitalWrit

มอเตอร์แบบกดสวิตซ์ ติด-ดับ โค้ดตัวอย่าง void setup() {   pinMode(13, OUTPUT);  pinMode(11, OUTPUT);   pinMode(4, INPUT);     pinMode(1, INPUT); } void loop() {  int AA = digitalRead(4);  int BB = digitalRead(1);   if (AA == 0) {     digitalWrite(13, HIGH);     digitalWrite(11, LOW);     delay(1000);   }   if (BB == 0) {     digitalWrite(13, LOW);     digitalWrite(11,HIGH);       delay(1000);   } วิธีทำ   เรากำหนดขา 13,11  เป็น   pinMode(13, OUTPUT);  pinMode(11, OUTPUT); ขา 4,1 เป็น    pinMode(4, INPUT); pinMode(1, INPUT);  ใน  void setup ()  ต่อไปก็เขียนสวิตช์ขา  4,1 แล้วตั้งตัวแปล   " int AA = digitalRead(4);   int BB = digitalRead(1);"   เอาตัวแปลตั้งขา 13,11   if (AA == 0) {     digitalWrite(13, HIGH);     digitalWrite(11, LOW);     delay(1000);   }   if (BB == 0) {     digitalWrite(13, LOW);     digitalWrite(11,HIGH);       delay(1000);   }  digitalWrite(13, LOW);     digitalWrite(11,LOW

7 Segment  โค้ดตัวอย่าง void setup() { pinMode (11,OUTPUT); pinMode (10,OUTPUT); pinMode (9,OUTPUT); pinMode (8,OUTPUT); pinMode (7,OUTPUT); pinMode (6,OUTPUT); pinMode (5,OUTPUT); } void loop() {    mul();   kill(); } void mul () {   digitalWrite(11, LOW); digitalWrite(10, LOW); digitalWrite(9, LOW); digitalWrite(8, LOW); digitalWrite(7, LOW); digitalWrite(6,LOW); digitalWrite(5, HIGH); delay (1000); digitalWrite(11,  HIGH); digitalWrite(10, LOW); digitalWrite(9, LOW); digitalWrite(8, HIGH); digitalWrite(7, HIGH); digitalWrite(6,HIGH); digitalWrite(5, HIGH); delay (1000); digitalWrite(11, LOW); digitalWrite(10, LOW); digitalWrite(9, HIGH); digitalWrite(8, LOW); digitalWrite(7, LOW); digitalWrite(6,HIGH); digitalWrite(5, LOW); delay (1000); digitalWrite(11, LOW); digitalWrite(10, LOW); digitalWrite(9, LOW); digitalWrite(8, LOW); digitalWrite(7, HIGH); digitalWrite(6,HIGH); digitalWrite(5, LOW); delay (1000); digitalWrite(11, HIGH); digitalWrite(10, LOW); digitalWrite(9, LO
